江苏浙江上海万濠高清晰数字式测量投影仪CPJ-3040A
更新时间:2024-10-26
江苏浙江上海万濠高清晰数字式测量投影仪CPJ-3040ACPJ-3000A系列数字式测量投影仪整机质量优良,性能稳定。仪器配有脚踏开关和多功能数据处理表DC-3000,数据输出和采样十分方便,使测量更快捷,效率更高。
详细资料
江苏浙江上海万濠高清晰数字式测量投影仪CPJ-3040A
万濠高精度投影仪
厂家*批发倒像型轮廓投影仪CPJ-3040A

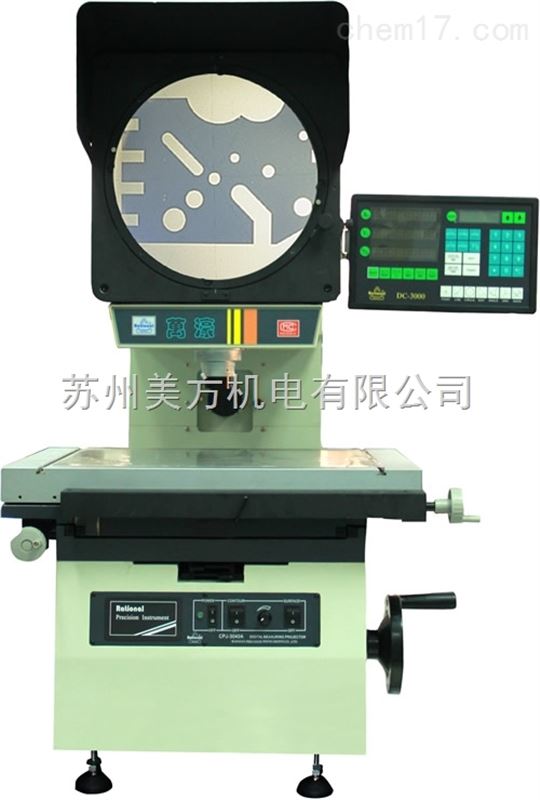

产品图片:
江苏浙江上海万濠高清晰数字式测量投影仪CPJ-3040A产品用途 | ||||||||||||||||||||||
CPJ系列数字式测量投影仪是光、机、电一体化的精密高校测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像,测量简易直观,效率高。仪器光学质量优良,物镜成清晰,放大倍率准确。在透射光照明下,轮廓测量误差小于0.08%。它广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能高效率的检测各种形状复杂工件的轮廓尺寸和表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。 | ||||||||||||||||||||||
产品特点 | ||||||||||||||||||||||
CPJ-3000A系列数字式测量投影仪整机质量优良,性能稳定。仪器配有脚踏开关和多功能数据处理表DC-3000,数据输出和采样十分方便,使测量更快捷,效率更高。 ● 不必因上下颠倒,左区分而烦恼 ● ((3+L/75)可达国外同等仪器精度 ● 升降调焦 ● 专业光学加工工艺,确保成像清晰 ● 工作台采用镀铬工艺,比烤漆的硬度与平面度强很多,确保使用年限长,不易损伤 ● 可选配寻边器(产品),实现自动寻遍,寻边器重复精度2μ以内,减少人为误差 ● 采用T型槽工作台,方便各种夹治具的安全,并不受限制 ● 配置了脚踏开光,操作更便捷 ● 可根据客户需求配置软件 ● 防尘性和抗干扰性强 ● 操作维护简便 | ||||||||||||||||||||||
技术规格参数 | ||||||||||||||||||||||
仪器型号 | 反像型 CPJ-3040A | |||||||||||||||||||||
工作台 | 金属台面尺寸(mm) | 606*466 | ||||||||||||||||||||
玻璃台尺寸(mm) | 450*350 | |||||||||||||||||||||
X坐标行程(mm) | 400 | |||||||||||||||||||||
Y坐标行程(mm) | 300 | |||||||||||||||||||||
Z坐标行程(mm) | 100(调焦) | |||||||||||||||||||||
仪器测量精度(μm) | 3+L/75(L为被测长度,单位:mm) | |||||||||||||||||||||
X、Y坐标数显分辨力 | 0.5μm | |||||||||||||||||||||
外形尺寸 | 长*宽*高(mm)1040*780*1120 | |||||||||||||||||||||
仪器重量 | 单位(kg) 250 | |||||||||||||||||||||
投影屏 | 投影屏尺寸(mm) | Ф 312,使用范围 > Ф300刻有米字线) | ||||||||||||||||||||
投影旋转范围 | 0~360° | |||||||||||||||||||||
旋转角度数显分辨力 | 1 ′ 或0.01° | |||||||||||||||||||||
物镜 |
| |||||||||||||||||||||
仪器电源 | 110V/220V(AC) 50/60Hz 总功率400W | |||||||||||||||||||||
建议放置台 | 载重 ≥250kg 尺寸(长*宽*高)800*550*650(mm) | |||||||||||||||||||||
资料处理系统 | DC-3000 多功能资料处理系统,全中文显示可做多点采样,坐标旋转,点、线、距离,角度测量 RS-232资料输出 | |||||||||||||||||||||
仪器照明 | 透射与反射照明光源均为24V,150W卤素灯 | |||||||||||||||||||||
冷却方式 | 强制风冷(3轴流风扇) | |||||||||||||||||||||
仪器选配件 | 微型打印机、光学寻边器等 M2D -CPJ 软件等——详情请见投影仪附件明细 |
